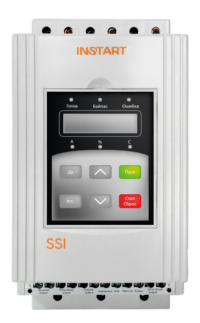

Устройство плавного пуска SSI-37/75-04
| Компонент | Характеристика |
|---|---|
| Напряжение питания и диапазон мощностей | 380+-10%, 3 фазы, 5,5 кВт — 600 кВт |
| Частота электропитания | 50/60 Гц |
| Применяемые электродвигатели | трехфазные асинхронные с короткозамкнутым ротором |
| Частота пусков | не более 20 раз в час |
| Пусковое напряжение | 30-70% |
| Ограничение пускового тока | 50-500% |
| Время пуска | 2-60 с |
| Время останова | 0- 60 с |
| Максимальные рабочий ток | 50 — 200 % |
| Режимы пуска | режим ограничения тока, режим рампы по напряжению, запуск рывком в режиме ограничения тока, запуск рывком в режиме рампы по напряжению, режим рампы по току, режим двойного контура регулирования с ограничением тока напряжения |
| Режимы останова | режим плавного останова, режим свободного останова |
| Наличие шунтирующего контактора | отсутствует (необходимо использовать внешний контактор) |
| Релейные выходы | программируемый выход с задержкой, выход ошибки, управление шунтирующим контактором |
| Входы управления | пуск, стоп, аварийный стоп |
| Аналоговый выход | 4…20 мА, мониторинг действующего тока двигателя |
| Обмен данными | поддержка стандартного протокола MODBUS RTU |
| Функции защиты | защита от перегрева устройства плавного пуска, защита от обрыва входной фазы, защита от обрыва выходной фазы, защита от перекоса фаз, токовая защита при запуске, защита от перегрузки в процессе работы двигателя, защита от пониженного напряжения, защита от повышенного напряжения, защита от короткого замыкания нагрузки, защита от длительного пуска, защита от установки неверных параметров, защита от неверного подключения |
| Степень защиты | IP20: модели от 5.5 кВт до 55 кВт IP00: модели от 75 кВт до 600 кВт |
| Внешние условия | размещении на высоте до 1000 м. При размещении выше 1000 м — следует использовать устройство большей мощности. Температура окружающего воздуха — в интервале — 30…+50 0С, влажность воздуха — не более 90%, без конденсата. Размещение устройства — в помещении с хорошей вентиляцией, при отсутствии коррозийно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G |
| Система охлаждения | естественное охлаждение воздухом |
