Щит автоматического ввода резерва (АВР)
Щит АВР обеспечивает автоматическое переключение нагрузки на резервный источник питания при пропадании или отклонении напряжения на основном вводе — без участия персонала и с минимальной задержкой.
Изготавливаем АВР для объектов, где перерыв электропитания недопустим: производственные линии, серверные, медицинские учреждения, объекты с непрерывным технологическим процессом.
Где применяется

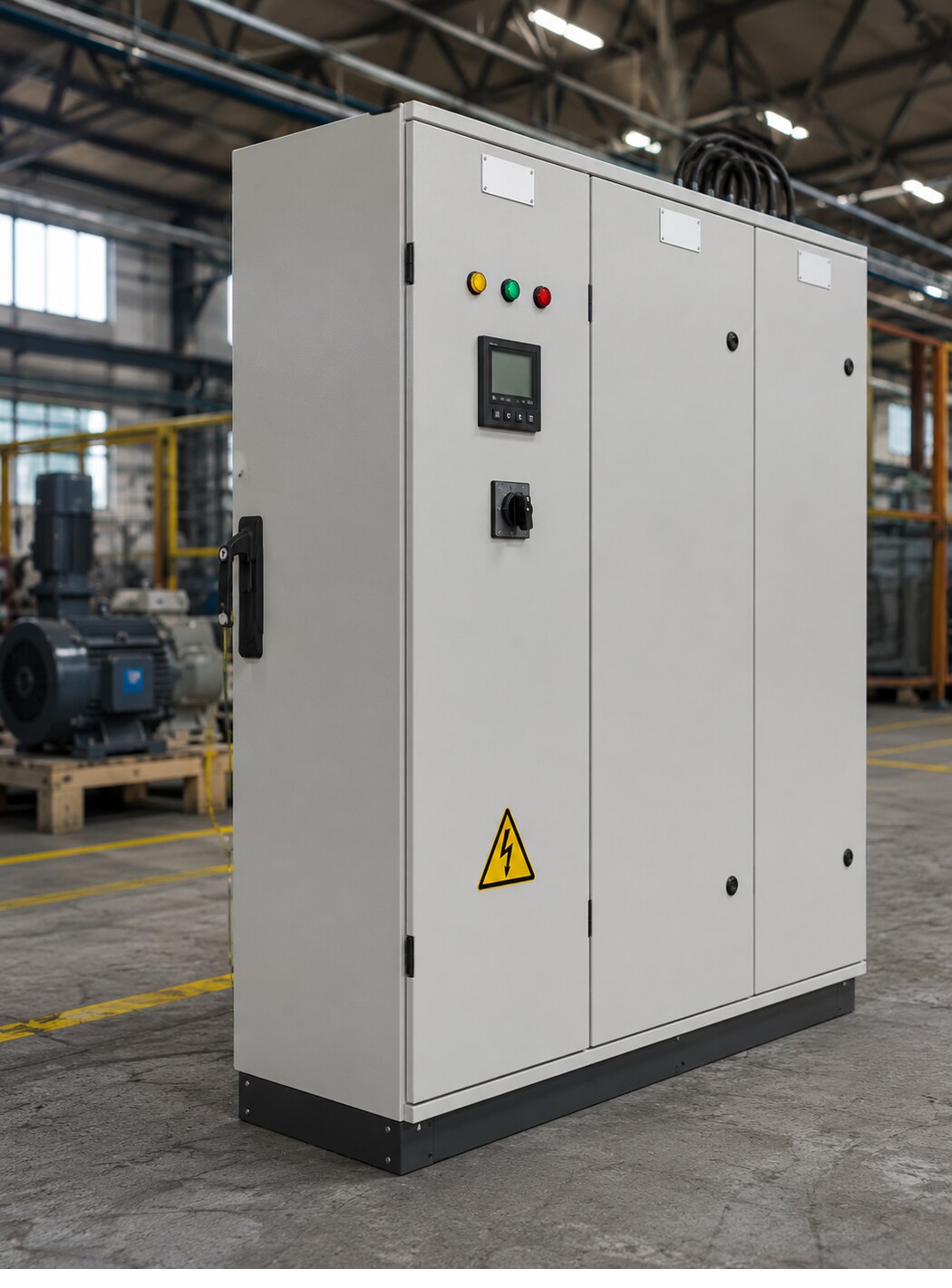

Резервирование питания производственных линий, чувствительных к перебоям
Серверные помещения и узлы связи с требованием непрерывного питания
Медицинские учреждения — операционные, реанимационные отделения

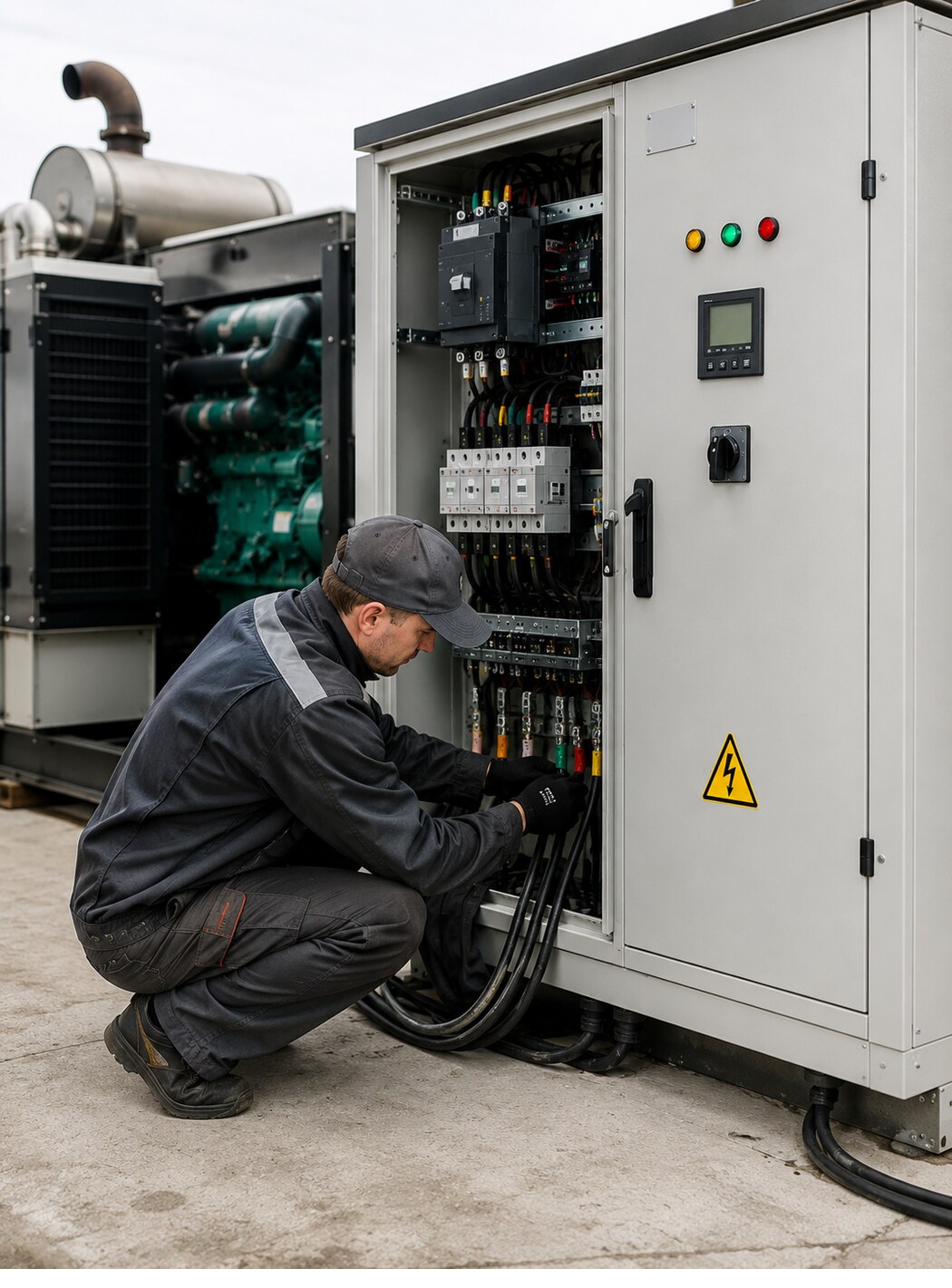

Объекты с дизель-генератором как резервным источником
Реализованные образцы
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 220 / 380 В |
| Частота | 50 Гц |
| Номинальный ток | 16 / 25 / 40 / 63 / 100 / 160 / 250 / 400 / 630 А |
| Время переключения | не более 0,2 с |
| Контролируемые параметры | пропадание фаз, снижение напряжения, изменение чередования фаз |
| Климатическое исполнение | УХЛ 3.1 по ГОСТ 15150-69 |
На чём собираем АВР
| Бренд | Применяемые позиции | Назначение |
|---|---|---|

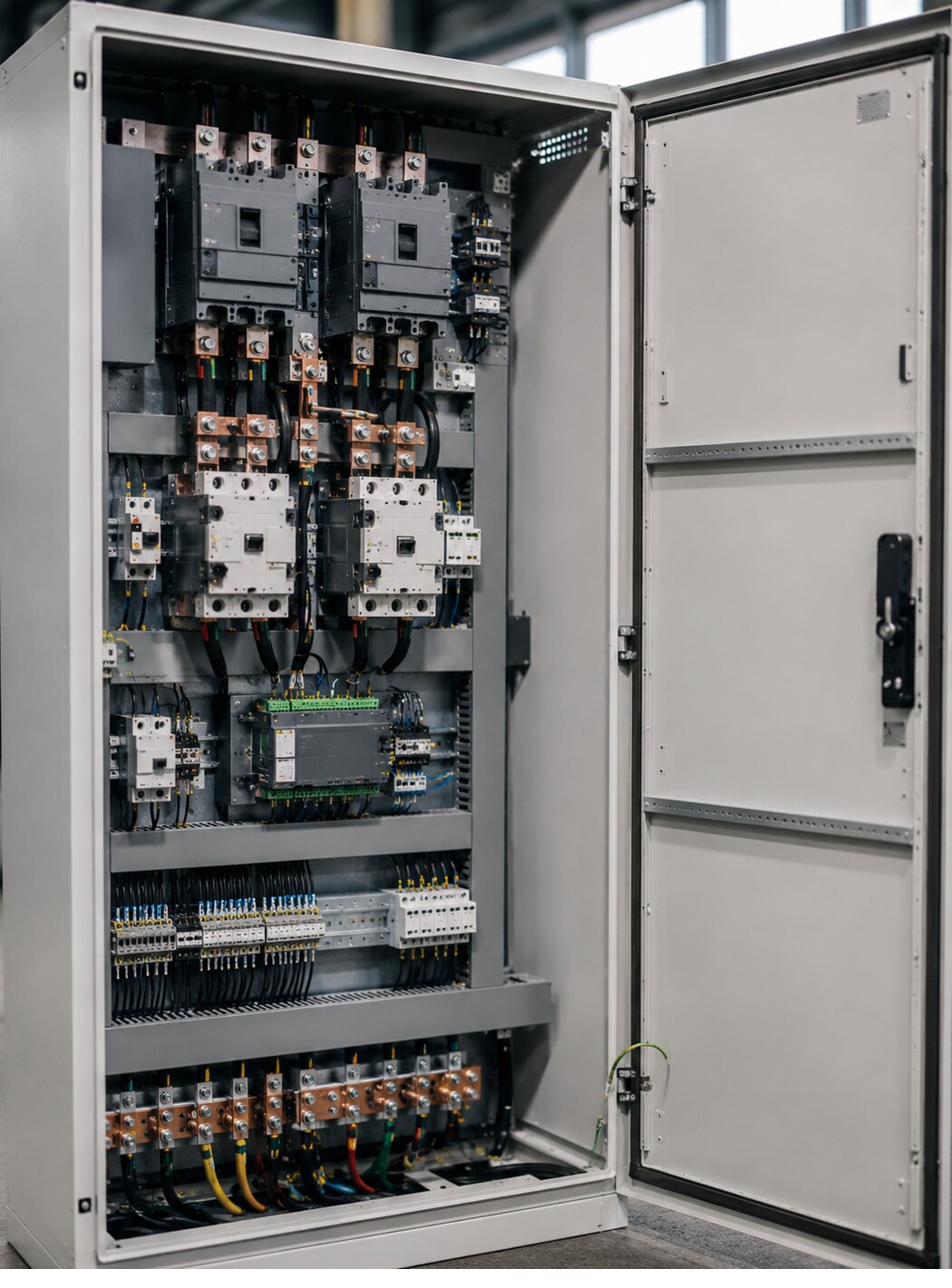

| КЭАЗ | Контакторы переключения на основной/резервный ввод | Силовая коммутация между вводами |
| EKF | Реле контроля напряжения и фаз | Контроль качества питания на каждом вводе |
| IEK | Таймеры задержки переключения | Исключение ложных срабатываний при кратковременных провалах |
| Контактор | Сигнальная арматура, индикация состояния вводов | Визуальный контроль активного источника питания |
Получить коммерческое предложение на АВР
Возьмём заявку в работу в течение 1 рабочего дня. Срок расчёта КП зависит от сложности проекта — от 1–2 до 5+ рабочих дней. Можно приложить схему или ТЗ — без них тоже можно отправить заявку.
