Главный распределительный щит (ГРЩ)
Главный распределительный щит — это узел учёта и распределения электроэнергии на вводе в здание или на объект. ГРЩ принимает питание от энергоснабжающей организации и распределяет его по отдельным направлениям: освещение, силовое оборудование, вентиляция, отдельные арендаторы или участки объекта.
Изготавливаем ГРЩ по вашей однолинейной схеме или техническому заданию — для коммерческих, складских и жилых объектов любой мощности ввода.
Где применяется
Ввод и учёт электроэнергии на складских и производственных объектах
Распределение питания по этажам и арендаторам в торговых и офисных центрах
Ввод на многоквартирные жилые дома с разделением на подъезды
Учёт и распределение на производственных площадках с несколькими цехами

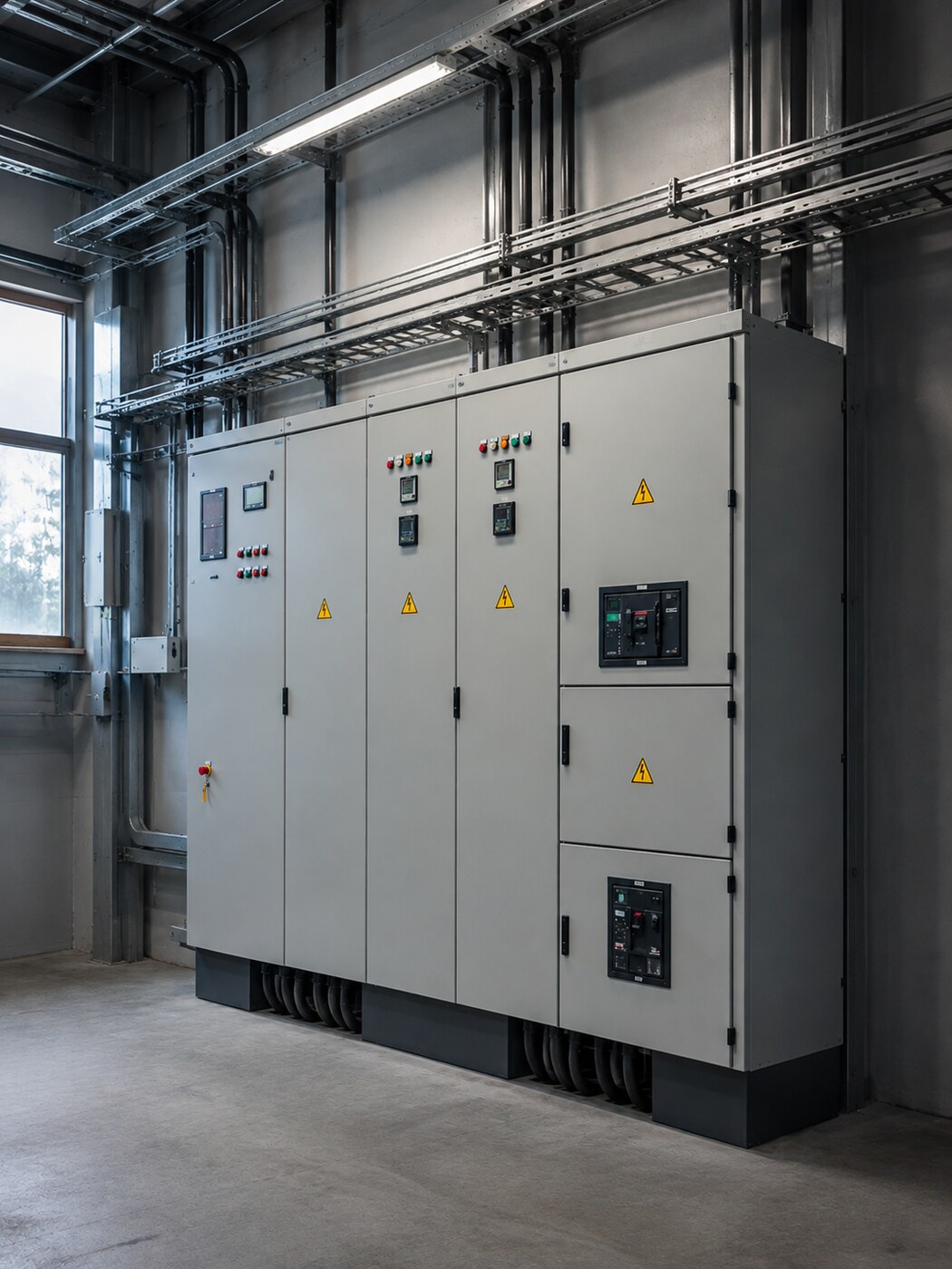

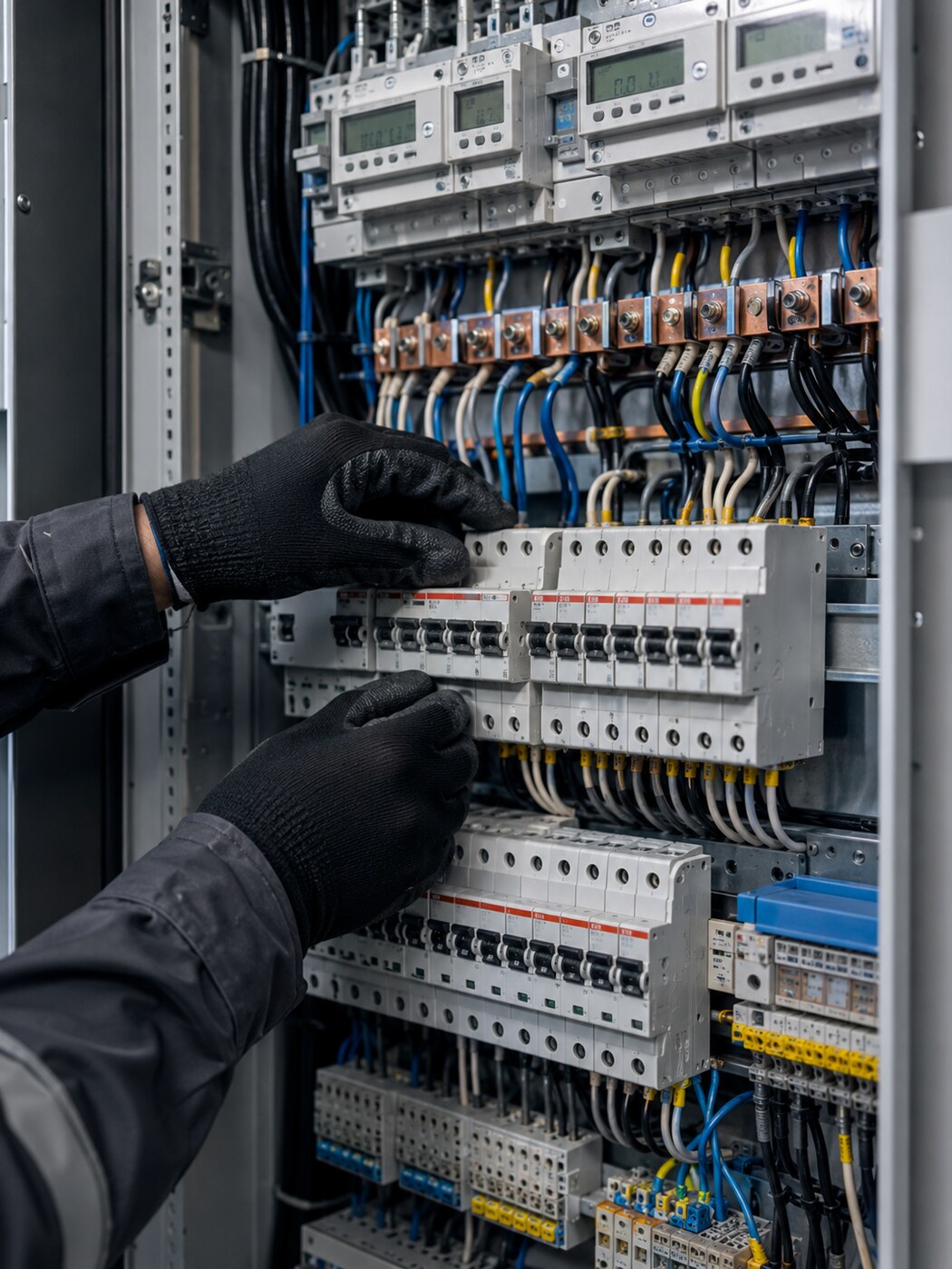

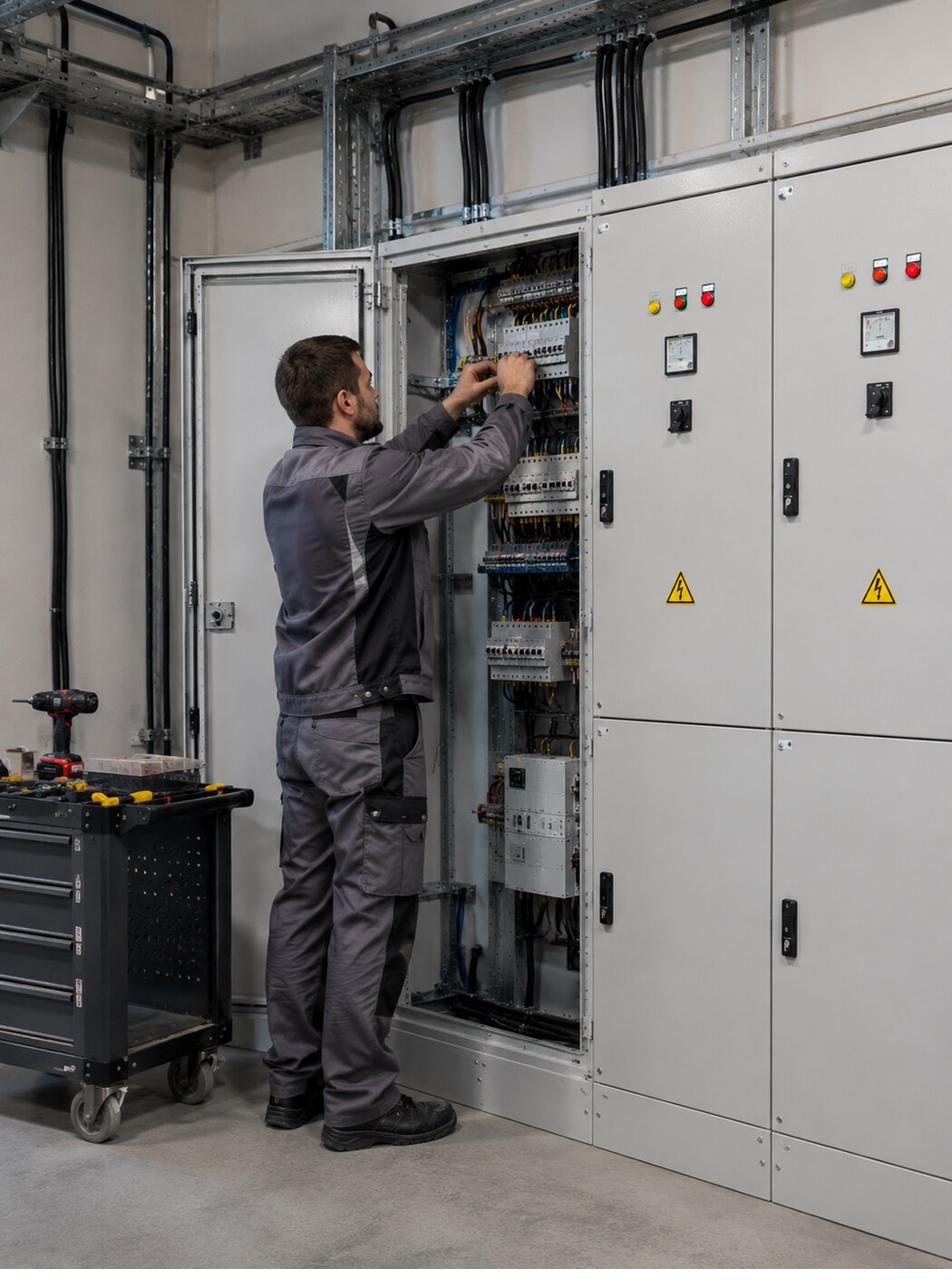

Реализованные образцы
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 380 В |
| Напряжение цепей управления | 220 В |
| Номинальный ток ввода №1 | от 100 до 4000 А |
| Номинальный ток ввода №2 | от 100 до 4000 А |
| Частота | 50 Гц |
| Климатическое исполнение | У3 |
| Габаритные размеры (одна панель) | высота 2000 мм, глубина 600–800 мм, ширина 600–800 мм |
На чём собираем ГРЩ
| Бренд | Применяемые позиции | Назначение |
|---|---|---|
| КЭАЗ | Вводные автоматические выключатели на номиналы от 100 до 1000А | Защита и коммутация на вводе |
| Контактор | Трансформаторы тока, измерительные приборы учёта | Учёт потребляемой электроэнергии |
| EKF | Шины распределительные, клеммные блоки | Распределение по отходящим линиям |
| IEK | Корпуса и каркасы напольного и навесного исполнения | Монтажная основа щита |
Получить коммерческое предложение на ГРЩ
Возьмём заявку в работу в течение 1 рабочего дня. Срок расчёта КП зависит от сложности проекта — от 1–2 до 5+ рабочих дней. Можно приложить схему или ТЗ — без них тоже можно отправить заявку.
