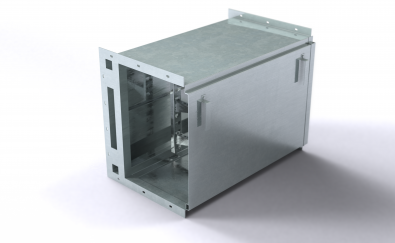

Применяется при прокладке силовых кабелей напряжением до 10 кВ и совместно силовых и контрольных кабелей по площадкам обслуживания, фермам, колоннам и стенам под перекрытиями внутри зданий и сооружений, а также на открытом воздухе по специальным и технологическим эстакадам и другим опорным конструкциям.
Соединение коробов производится с помощью комплекта метизов с резьбой М10.
**Ширина короба увеличена на 50 мм. для возможности использования полки кабельной К1163А
Исполнение изделий: все виды.
Каркас короба - уголок 50х50 S=5,0 ГОСТ 8509-93.
Толщина обшивки (мм): 1,5; 2,0.
Длина короба L, (м): 1,0; 2,0; 2,5; 3,0.

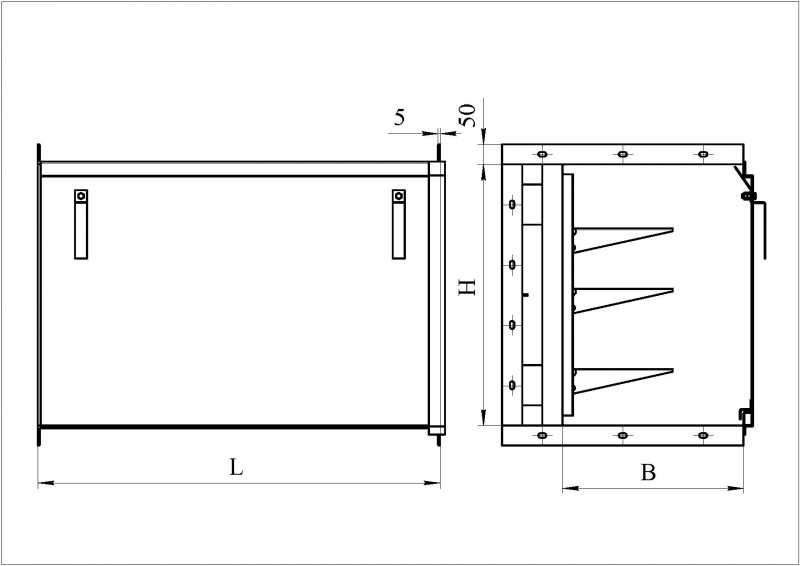

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ТИП |
Размеры, мм
|
Масса из расчета толщины
обшивки S=1,5 мм; кг
|
| В** |
Н |
L |
| ККБ-П-0,65/0,4-1 |
450 |
650 |
1000 |
80,00 |
| ККБ-П-0,65/0,4-2 |
450 |
650 |
2000 |
130,00 |
| ККБ-П-0,65/0,6-1 |
650 |
650 |
1000 |
90,00 |
| ККБ-П-0,65/0,6-2 |
650 |
650 |
2000 |
150,00 |
| ККБ-П-0,95/0,6-1 |
650 |
950 |
1000 |
110,00 |
| ККБ-П-0,95/0,6-2 |
650 |
950 |
2000 |
180,00 |
*Конструкции изделий могут быть изменены по заявкам заказчиков
