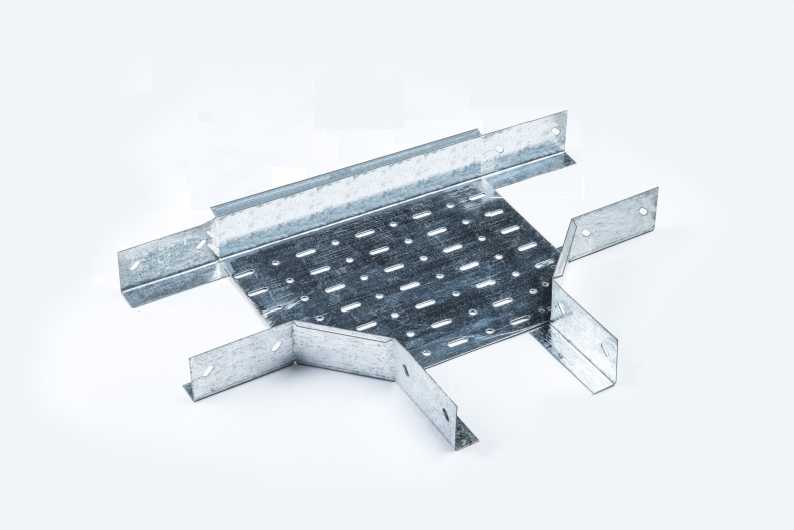

Секции тройниковые типа НЛ-Т, предназначены для разветвления трассы в трех направлениях под углом 90º в горизонтальной плоскости под прокладку в них проводов и кабелей
при выполнении открытых электропроводок и открытой прокладке кабелей. !!! Возможно изменение ширины лотка на вводе и на выводе !!!
Соединяются с секциями прямыми (соединение соединителем) 12 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (100; 150; 200; 250; 300; 400; 500; 600)*.
Высота борта (мм): (50; 70; 80; 100; 150; 200)*.
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ТИП |
Размеры, мм |
Масса из расчета
S=1,5мм; кг
|
| B |
H |
L |
I |
| НЛ-Т 10 П2,0 |
100 |
50 |
510 |
303 |
1,46 |
| НЛ-Т 15 П2,0 |
150 |
560 |
353 |
1,80 |
| НЛ-Т 20 П2,0 |
200 |
610 |
403 |
2,21 |
| НЛ-Т 25 П2,0 |
250 |
660 |
453 |
2,67 |
| НЛ-Т 30 П2,0 |
300 |
710 |
503 |
3,18 |
| НЛ-Т 40 П2,0 |
400 |
810 |
603 |
4,39 |
| НЛ-Т 50 П2,0 |
500 |
1025 |
762 |
7,30 |
| НЛ-Т 60 П2,0 |
600 |
1125 |
862 |
9,18 |
*Конструкции изделий могут быть изменены по заявкам заказчиков
