Лотки монтажные перфорированные замковые ЛМПЗ-II (телескопическое соединение)

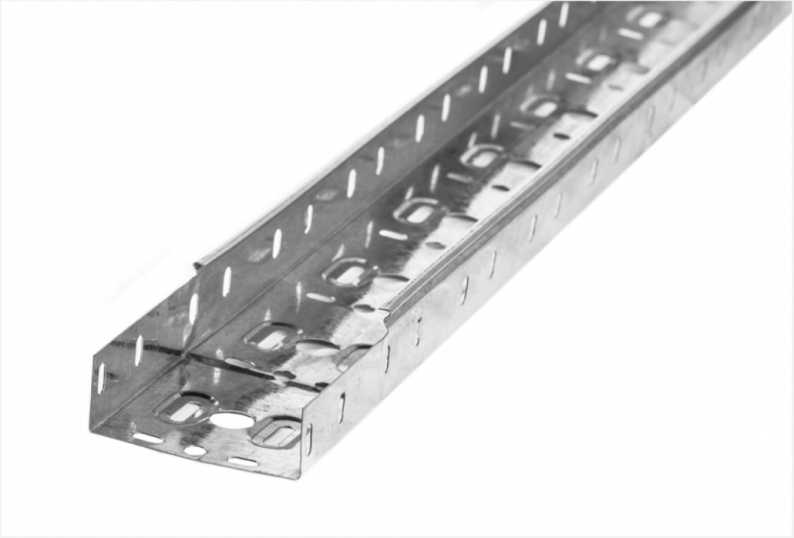

Лотки монтажные типа ЛМПЗ-II предназначены для прокладки прямых участков кабельных трасс. Представляют собой перфорированный швеллер П-образной формы. Используются при прокладке кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.

Лотки имеют боковое ребро жесткости для усиления всей конструкции и для крепления к ним крышек КЛЗ (телескопическое соединение) «в замок» соответствующего лотку размера, также при необходимости комплектуются разделителями РЛ для отделения друг от друга кабельных линий разного назначения.

При выполнении прямолинейных участков трассы одной ширины, лотки соединяются между собой путем ввода одного лотка в другой на 100 мм. Дополнительные соединители не требуются.

Исполнение изделий: все виды.

Длина лотка ЛМПЗ-II (м): 2,0; 2,5; 3,0; 6,0.

Ширина лотка (мм): (100; 150; 200; 250; 300; 400; 500; 600)*.

Высота борта (мм): (50; 65; 80; 100)*.

Толщина металла (мм): 0,7; 1,0; 1,2; 1,5.

Преимущества новой серии лотков ЛМПЗ-II:

- Возможность телескопического соединения листовых лотков, что позволяет увеличить скорость монтажа кабельной трассы до 40%.

- Глубина телескопического соединения составляет 100 мм., что значительно увеличивает прочность и жесткость соединения лотков между собой и позволяет увеличивать расстояние между опорами. Соединение лотков между собой производиться через борта лотков 4 комплектами метизов (болт, шайба 2 шт., гайка).

- Рисунок перфорации лотка предусматривает усиление места соединения дополнительно комплектом из 4х метизов.

- Перфорация лотка позволяет осуществлять монтаж кабельной трассы на резьбовой шпильке, осуществлять монтаж осветительной системы, а также выводить необходимые проводники из тела лотка.

- Специальная «глубокая» перфорация увеличивает несущую способность лотка (до 20%),что позволяет использовать лоток меньшей толщины стали при тех же нагрузочных характеристиках, а также скрывать острые кромки перфорации, для предотвращения повреждения кабеля.

Круглая перфорация по оси лотка позволяет осуществлять монтаж кабельной трассы на резьбовой шпильке, осуществлять монтаж осветительных систем, а также выводить необходимые проводники из тела лотка.Специальная «глубокая» перфорация значительно увеличивает несущую способность лотка ( до 30%),что позволяет использовать лоток меньшей толщины стали при тех же нагрузочных характеристиках, а также скрывает острые кромки перфорации, для предотвращения повреждения кабеля.

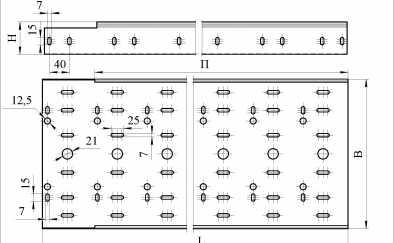

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

B - ширина лотка Н - высота борта

ТИП	Размеры, мм*		Масса из расчета S=1,5 мм; кг
	B	H	1 пог. м	2000 мм	2500 мм	3000 мм
ЛМПЗ-II	100	50	2,30	4,61	5,90	6,91
ЛМПЗ-II	150		2,88	6,07	7,33	8,72
ЛМПЗ-II	200		3,50	6,99	8,89	10,56
ЛМПЗ-II	250		4,07	8,12	10,32	12,31
ЛМПЗ-II	300		4,65	9,38	11,88	14,02
ЛМПЗ-II	400		5,81	11,62	14,80	14,51
ЛМПЗ-II	500		7,10	14,19	17,94	21,49
ЛМПЗ-II	600		8,36	16,73	20,92	25,05
ЛМПЗ-II	100	65	2,64	5,27	6,74	7,89
ЛМПЗ-II	150		3,39	6,34	8,11	9,74
ЛМПЗ-II	200		3,76	7,51	9,59	11,59
ЛМПЗ-II	250		4,38	8,75	11,31	13,41
ЛМПЗ-II	300		4,94	9,87	12,51	14,99
ЛМПЗ-II	400		6,13	12,25	15,57	18,68
ЛМПЗ-II	500		7,26	14,52	18,45	22,19
ЛМПЗ-II	600		8,60	17,19	21,38	25,89
ЛМПЗ-II	100	80	2,92	5,84	7,49	9,15
ЛМПЗ-II	150		3,46	6,91	8,88	10,78
ЛМПЗ-II	200		4,08	8,15	10,42	12,55
ЛМПЗ-II	250		4,70	9,39	12,01	14,46
ЛМПЗ-II	300		5,27	10,53	13,16	16,09
ЛМПЗ-II	400		6,45	12,89	16,29	19,59
ЛМПЗ-II	500		7,68	15,35	19,39	23,20
ЛМПЗ-II	600		8,87	17,73	21,77	26,52
ЛМПЗ-II	100	100	3,30	6,60	8,48	10,33
ЛМПЗ-II	150		3,87	7,73	9,93	11,92
ЛМПЗ-II	200		4,49	8,96	11,50	13,88
ЛМПЗ-II	250		5,11	10,20	12,93	15,74
ЛМПЗ-II	300		5,72	11,44	14,36	17,47
ЛМПЗ-II	400		6,89	13,78	17,45	20,96
ЛМПЗ-II	500		8,09	16,17	20,53	24,29
ЛМПЗ-II	600		8,97	17,94	22,49	28,38

L=2000мм	L=2500мм	L=3000мм
П1,9	П2,4	П2,9
