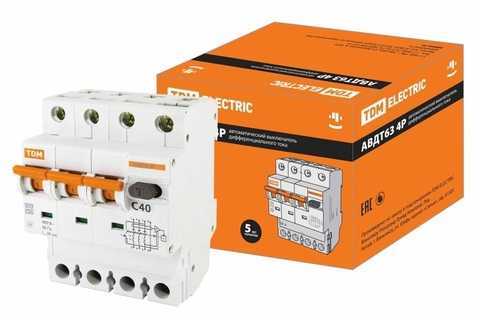

АВДТ 63 4P C50 300МА TDM

АВДТ 63 4P C50 300мА TDM SQ0202-0054

Маркировка

• Номинальный ток – значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
• Номинальное напряжение – напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.
• Кривая отключения – отражает порог срабатывания при защите от короткого замыкания.
• Кривая B– автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется в бытовых сетях с замоноличенной алюминиевой проводкой.
• Кривая С– ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
• Номинальная отключающая способность – максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
• Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
• Класс А – дифференциальные автоматы класса А защищают как от синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника – компьютеры, телевизоры, DVD-плееры – т.к. эти приборы обладают импульсными источниками питания.
• Устройство способно работать при температуре −25°С.

Назначение

• Электрооборудование жилых и офисных зданий.
• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или перегрузке.
• Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Применение

• Групповые линии, питающие розетки наружной установки.
• Розеточные группы ванных и душевых помещений.
• Цепи освещения подвалов и гаражей.

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
• Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
• В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.


Конструкция

• Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
• Аппарат занимает два стандартных модуля в щитке (36мм).
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
• Аппарат имеет повышенную помехозащищенность.
• В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.

Преимущества

• Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
• Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
• Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
• Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
