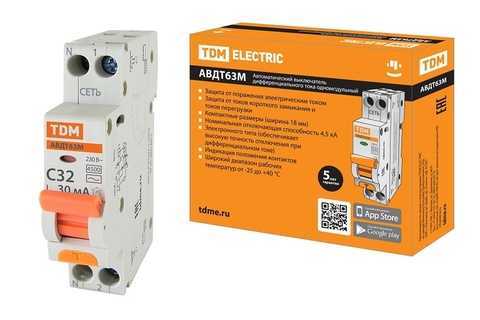

АВДТ 63М C10 10МА TDM

АВДТ 63М C10 10мА TDM SQ0202-0065

Маркировка

• Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
• Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
• Характеристики электромагнитного расцепителя – зона срабатывания автоматического выключателя согласно время-токовой характеристики отключения
• Номинальная отключающая способность – максимальный ток короткого замыкания, который аппарат способен отключить и остаться в работоспособном состоянии.
• Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10 и 30 мА. Аппараты с уставкой 100 и 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
• Класс АС – защита от синусоидальных дифференциальных токов.
• Устройство способно работать при температуре до -25 °С.
• Схема устройства.

Назначение

• Защита от токов короткого замыкания и токов перегрузки.
• Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).

Применение

• Щиты этажные.

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Преимущества

• Компактная ширина модуля (18 мм) позволяет экономить место в электрических сборках по сравнению со стандартной шириной автоматического выключателя дифференциального тока АВДТ.
• АВДТ63М – сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
• На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
• Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.

Комплектация

• АВДТ63М – 1 шт.
• Индивидуальная упаковка (коробка) – 1 шт.
• Руководство по эксплуатации. Паспорт – 1 шт.
