Автоматические выключатели без теплозащиты серии ВА-103M 6кА
|
Параметр |
Значение |
| Соответствие регламентам и стандартам |
ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016, ГОСТ IEC 60947-2 |
|
Номинальный ток In, А |
6, 10, 16, 20, 25, 32, 40, 50, 63 |
|
Число полюсов |
1P, 2P, 3P, 4P |
|
Номинальное напряжение изоляции Ui, В |
2 000 |
|
Номинальное импульсное выдерживаемое напряжение Uimp, B |
4 000 |
|
Номинальное рабочее напряжение Ue, В |
230 (1P), 400 (2P, 3P, 4P) |
|
Номинальная частота сети переменного тока |
50/60 |
|
Рабочая отключающая способность Ics, А |
6 000 |
|
Предельная отключающая способность Ics, А |
6 000 |
|
Кривая отключения (диапазон токов мгновенного расцепления) |
C Ii=8In |
|
Механическая износостойкость, циклов В-О, не менее |
20 000 |
|
Коммутационная износостойкость, циклов В-О, не менее |
10 000 |
|
Максимальное сечение подключаемого провода, мм2 |
25 |
|
Номинальное усилие затяжки клеммных зажимов, Н·м |
3,5 |
|
Степень защиты |
IP20 |
|
Диапазон рабочих температур, °С |
-20 ~ +60 |
|
Ремонтопригодность |
Неремонтопригодный |
|

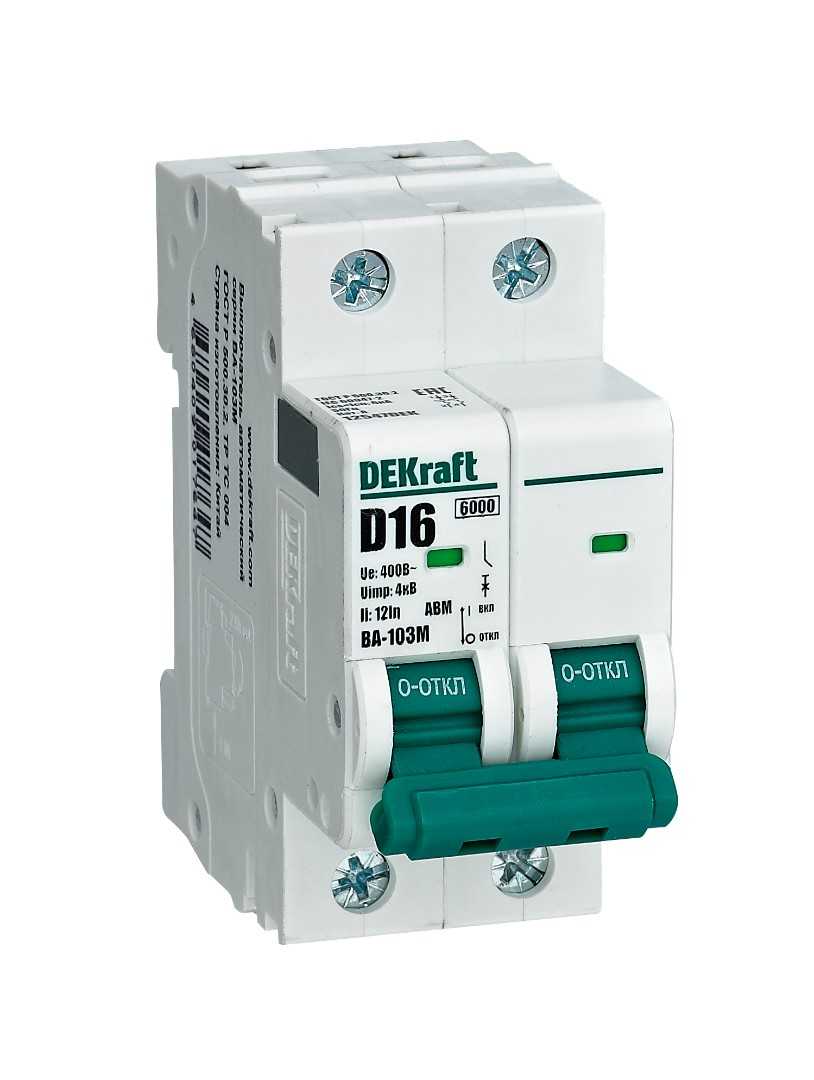

Внешний вид |
Номинальный ток, А |
Количество полюсов |
Характеристика С |
Характеристика D |
||
|
Модель |
Артикул |
Модель |
Артикул |
|||
|
|
6 |
1Р |
ВА-103M-1P-06А-C |
12500DEK |
ВА-103M-1P-06А-D |
12536DEK |
|
10 |
1Р |
ВА-103M-1P-10А-C |
12501DEK |
ВА-103M-1P-10А-D |
12537DEK |
|
|
16 |
1Р |
ВА-103M-1P-16А-C |
12502DEK |
ВА-103M-1P-16А-D |
12538DEK |
|
|
20 |
1Р |
ВА-103M-1P-20А-C |
12503DEK |
ВА-103M-1P-20А-D |
12539DEK |
|
|
25 |
1Р |
ВА-103M-1P-25А-C |
12504DEK |
ВА-103M-1P-25А-D |
12540DEK |
|
|
32 |
1Р |
ВА-103M-1P-32А-C |
12505DEK |
ВА-103M-1P-32А-D |
12541DEK |
|
|
40 |
1Р |
ВА-103M-1P-40А-C |
12506DEK |
ВА-103M-1P-40А-D |
12542DEK |
|
|
50 |
1Р |
ВА-103M-1P-50А-C |
12507DEK |
ВА-103M-1P-50А-D |
12543DEK |
|
|
63 |
1Р |
ВА-103M-1P-63А-C |
12508DEK |
ВА-103M-1P-63А-D |
12544DEK |
|
|
|
6 |
2Р |
ВА-103M-2P-06А-C |
12509DEK |
ВА-103M-2P-06А-D |
12545DEK |
|
10 |
2Р |
ВА-103M-2P-10А-C |
12510DEK |
ВА-103M-2P-10А-D |
12546DEK |
|
|
16 |
2Р |
ВА-103M-2P-16А-C |
12511DEK |
ВА-103M-2P-16А-D |
12547DEK |
|
|
20 |
2Р |
ВА-103M-2P-20А-C |
12512DEK |
ВА-103M-2P-20А-D |
12548DEK |
|
|
25 |
2Р |
ВА-103M-2P-25А-C |
12513DEK |
ВА-103M-2P-25А-D |
12549DEK |
|
|
32 |
2Р |
ВА-103M-2P-32А-C |
12514DEK |
ВА-103M-2P-32А-D |
12550DEK |
|
|
40 |
2Р |
ВА-103M-2P-40А-C |
12515DEK |
ВА-103M-2P-40А-D |
12551DEK |
|
|
50 |
2Р |
ВА-103M-2P-50А-C |
12516DEK |
ВА-103M-2P-50А-D |
12552DEK |
|
|
63 |
2Р |
ВА-103M-2P-63А-C |
12517DEK |
ВА-103M-2P-63А-D |
12553DEK |
|
|
|
6 |
3Р |
ВА-103M-3P-6А-C |
12518DEK |
ВА-103M-3P-06А-D |
12554DEK |
|
10 |
3Р |
ВА-103M-3P-10А-C |
12519DEK |
ВА-103M-3P-10А-D |
12555DEK |
|
|
16 |
3Р |
ВА-103M-3P-16А-C |
12520DEK |
ВА-103M-3P-16А-D |
12556DEK |
|
|
20 |
3Р |
ВА-103M-3P-20А-C |
12521DEK |
ВА-103M-3P-20А-D |
12557DEK |
|
|
25 |
3Р |
ВА-103M-3P-25А-C |
12522DEK |
ВА-103M-3P-25А-D |
12558DEK |
|
|
32 |
3Р |
ВА-103M-3P-32А-C |
12523DEK |
ВА-103M-3P-32А-D |
12559DEK |
|
|
40 |
3Р |
ВА-103M-3P-40А-C |
12524DEK |
ВА-103M-3P-40А-D |
12560DEK |
|
|
50 |
3Р |
ВА-103M-3P-50А-C |
12525DEK |
ВА-103M-3P-50А-D |
12561DEK |
|
|
63 |
3Р |
ВА-103M-3P-63А-C |
12526DEK |
ВА-103M-3P-63А-D |
12562DEK |
|
|
|
6 |
4Р |
ВА-103M-4P-06А-C |
12527DEK |
ВА-103M-4P-06А-D |
12563DEK |
|
10 |
4Р |
ВА-103M-4P-10А-C |
12528DEK |
ВА-103M-4P-10А-D |
12564DEK |
|
|
16 |
4Р |
ВА-103M-4P-16А-C |
12529DEK |
ВА-103M-4P-16А-D |
12565DEK |
|
|
20 |
4Р |
ВА-103M-4P-20А-C |
12530DEK |
ВА-103M-4P-20А-D |
12566DEK |
|
|
25 |
4Р |
ВА-103M-4P-25А-C |
12531DEK |
ВА-103M-4P-25А-D |
12567DEK |
|
|
32 |
4Р |
ВА-103M-4P-32А-C |
12532DEK |
ВА-103M-4P-32А-D |
12568DEK |
|
|
40 |
4Р |
ВА-103M-4P-40А-C |
12533DEK |
ВА-103M-4P-40А-D |
12569DEK |
|
|
50 |
4Р |
ВА-103M-4P-50А-C |
12534DEK |
ВА-103M-4P-50А-D |
12570DEK |
|
|
63 |
4Р |
ВА-103M-4P-63А-C |
12535DEK |
ВА-103M-4P-63А-D |
12571DEK |
|
