Автоматические выключатели серии ВА-103 NEW 1P+N 4.5кА
| Параметр |
Значение |
|
Соответствие регламентам и стандартам |
ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016, ГОСТ IEC 60898-1 |
|
Число полюсов, P |
1+N |
|
Номинальное напряжение изоляции Ui, В |
500 |
|
Номинальное рабочее напряжение Ue, В |
240 |
|
Номинальный ток In, А |
6, 10, 16, 20, 25, 32, 40 |
|
Номинальная частота сети переменного тока |
50 / 60 Гц |
|
Номинальная отключающая способность Icn, А |
4 500 |
|
Рабочая отключающая способность Ics, А |
4 500 |
|
Кривая отключения (диапазон токов мгновенного расцепления) |
C, D |
|
Механическая износостойкость, циклов В-О, не менее |
10 000 |
|
Коммутационная износостойкость, циклов В-О, не менее |
4 000 |
|
Номинальное выдерживаемое импульсное напряжение Uimp, кВ |
4 |
|
Максимальное сечение подключаемого провода, мм2 |
16 |
|
Условия эксплуатации |
УХЛ4 |
|
Диапазон рабочих температур, °С |
-40 - +60 |
|
Степень защиты |
IP 20 открытый аппарат / IP40 в корпус |
|
Рекомендованное усилие затяжки клеммных зажимов, Н·м |
1.5 |
|
Ремонтопригодность |
Неремонтопригодный |
|

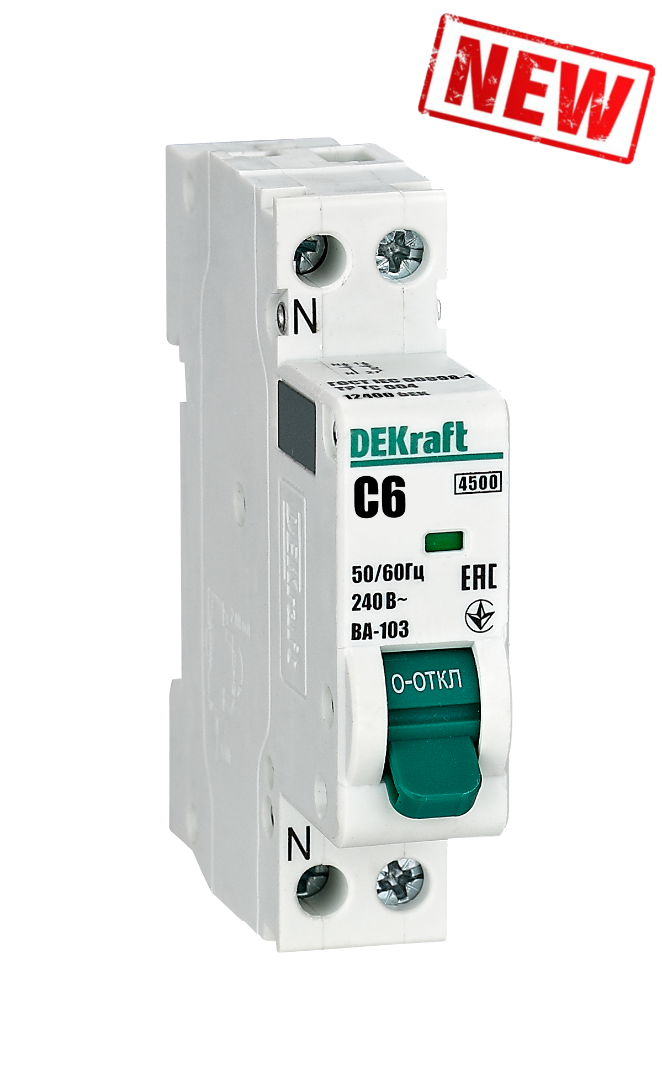

Внешний вид |
Модель |
Артикул |
Модель |
Артикул |
|
ВА-103 1P+N |
ВА103-1N-006A-C |
12400DEK |
ВА103-1N-006A-D |
12407DEK |
|
ВА103-1N-010A-C |
12401DEK |
ВА103-1N-010A-D |
12408DEK |
|
|
ВА103-1N-016A-C |
12402DEK |
ВА103-1N-016A-D |
12409DEK |
|
|
ВА103-1N-020A-C |
12403DEK |
ВА103-1N-020A-D |
12410DEK |
|
|
ВА103-1N-025A-C |
12404DEK |
ВА103-1N-025A-D |
12411DEK |
|
|
ВА103-1N-032A-C |
12405DEK |
ВА103-1N-032A-D |
12412DEK |
|
|
ВА103-1N-040A-C |
12406DEK |
ВА103-1N-040A-D |
12413DEK |
