Автоматические выключатели серии ВА-103 NEW 6кА
|
Параметр |
Значение |
|
Соответствие регламентам и стандартам |
ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016, ГОСТ IEC 60898-1 |
|
Число полюсов, P |
1, 2, 3, 4 |
|
Номинальное напряжение изоляции Ui, В |
500 |
|
Номинальное рабочее напряжение Ue, В |
240 / 415 |
|
Номинальный ток In, А |
1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 32, 40, 50, 63А |
|
Номинальная частота сети переменного тока |
50 / 60 Гц |
|
Номинальная отключающая способность Icn, А |
6 000 |
|
Рабочая отключающая способность Ics, А |
6 000 |
|
Кривая отключения (диапазон токов мгновенного расцепления) |
B, C, D |
|
Механическая износостойкость, циклов В-О, не менее |
25 000 |
|
Коммутационная износостойкость, циклов В-О, не менее |
6 000 |
|
Номинальное выдерживаемое импульсное напряжение Uimp, кВ |
4 |
|
Максимальное сечение подключаемого провода, мм2 |
1-32А: 25 40-63А: 35 |
|
Условия эксплуатации |
УХЛ4 |
|
Диапазон рабочих температур, °С |
-40 - +60 |
|
Степень защиты |
IP 20 открытый аппарат / IP40 в корпус |
|
Рекомендованное усилие затяжки клеммных зажимов, Н·м |
2.5 |
|
Ремонтопригодность |
Неремонтопригодный |
|

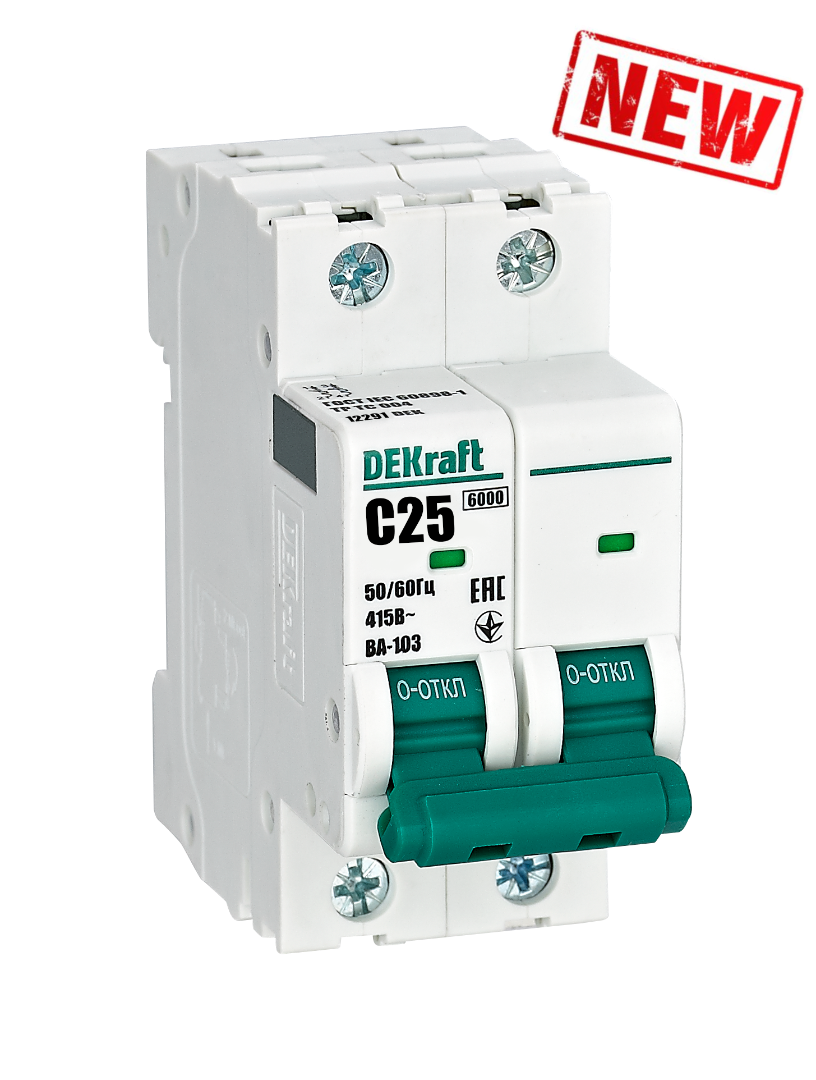

Внешний вид |
Модель |
Артикул |
Модель |
Артикул |
Модель |
Артикул |
|
ВА-103 1P |
ВА103-1P-001A-B |
12200DEK |
ВА103-1P-001A-C |
12264DEK |
ВА103-1P-001A-D |
12328DEK |
|
ВА103-1P-002A-B |
12201DEK |
ВА103-1P-002A-C |
12265DEK |
ВА103-1P-002A-D |
12329DEK |
|
|
ВА103-1P-003A-B |
12202DEK |
ВА103-1P-003A-C |
12266DEK |
ВА103-1P-003A-D |
12330DEK |
|
|
ВА103-1P-004A-B |
12203DEK |
ВА103-1P-004A-C |
12267DEK |
ВА103-1P-004A-D |
12331DEK |
|
|
ВА103-1P-005A-B |
12204DEK |
ВА103-1P-005A-C |
12268DEK |
ВА103-1P-005A-D |
12332DEK |
|
|
ВА103-1P-006A-B |
12205DEK |
ВА103-1P-006A-C |
12269DEK |
ВА103-1P-006A-D |
12333DEK |
|
|
ВА103-1P-008A-B |
12206DEK |
ВА103-1P-008A-C |
12270DEK |
ВА103-1P-008A-D |
12334DEK |
|
|
ВА103-1P-010A-B |
12207DEK |
ВА103-1P-010A-C |
12271DEK |
ВА103-1P-010A-D |
12335DEK |
|
|
ВА103-1P-013A-B |
12208DEK |
ВА103-1P-013A-C |
12272DEK |
ВА103-1P-013A-D |
12336DEK |
|
|
ВА103-1P-016A-B |
12209DEK |
ВА103-1P-016A-C |
12273DEK |
ВА103-1P-016A-D |
12337DEK |
|
|
ВА103-1P-020A-B |
12210DEK |
ВА103-1P-020A-C |
12274DEK |
ВА103-1P-020A-D |
12338DEK |
|
|
ВА103-1P-025A-B |
12211DEK |
ВА103-1P-025A-C |
12275DEK |
ВА103-1P-025A-D |
12339DEK |
|
|
ВА103-1P-032A-B |
12212DEK |
ВА103-1P-032A-C |
12276DEK |
ВА103-1P-032A-D |
12340DEK |
|
|
ВА103-1P-040A-B |
12213DEK |
ВА103-1P-040A-C |
12277DEK |
ВА103-1P-040A-D |
12341DEK |
|
|
ВА103-1P-050A-B |
12214DEK |
ВА103-1P-050A-C |
12278DEK |
ВА103-1P-050A-D |
12342DEK |
|
|
ВА103-1P-063A-B |
12215DEK |
ВА103-1P-063A-C |
12279DEK |
ВА103-1P-063A-D |
12343DEK |
|
|
ВА-103 2P
|
ВА103-2P-001A-B |
12216DEK |
ВА103-2P-001A-C |
12280DEK |
ВА103-2P-001A-D |
12344DEK |
|
ВА103-2P-002A-B |
12217DEK |
ВА103-2P-002A-C |
12281DEK |
ВА103-2P-002A-D |
12345DEK |
|
|
ВА103-2P-003A-B |
12218DEK |
ВА103-2P-003A-C |
12282DEK |
ВА103-2P-003A-D |
12346DEK |
|
|
ВА103-2P-004A-B |
12219DEK |
ВА103-2P-004A-C |
12283DEK |
ВА103-2P-004A-D |
12347DEK |
|
|
ВА103-2P-005A-B |
12220DEK |
ВА103-2P-005A-C |
12284DEK |
ВА103-2P-005A-D |
12348DEK |
|
|
ВА103-2P-006A-B |
12221DEK |
ВА103-2P-006A-C |
12285DEK |
ВА103-2P-006A-D |
12349DEK |
|
|
ВА103-2P-008A-B |
12222DEK |
ВА103-2P-008A-C |
12286DEK |
ВА103-2P-008A-D |
12350DEK |
|
|
ВА103-2P-010A-B |
12223DEK |
ВА103-2P-010A-C |
12287DEK |
ВА103-2P-010A-D |
12351DEK |
|
|
ВА103-2P-013A-B |
12224DEK |
ВА103-2P-013A-C |
12288DEK |
ВА103-2P-013A-D |
12352DEK |
|
|
ВА103-2P-016A-B |
12225DEK |
ВА103-2P-016A-C |
12289DEK |
ВА103-2P-016A-D |
12353DEK |
|
|
ВА103-2P-020A-B |
12226DEK |
ВА103-2P-020A-C |
12290DEK |
ВА103-2P-020A-D |
12354DEK |
|
|
ВА103-2P-025A-B |
12227DEK |
ВА103-2P-025A-C |
12291DEK |
ВА103-2P-025A-D |
12355DEK |
|
|
ВА103-2P-032A-B |
12228DEK |
ВА103-2P-032A-C |
12292DEK |
ВА103-2P-032A-D |
12356DEK |
|
|
ВА103-2P-040A-B |
12229DEK |
ВА103-2P-040A-C |
12293DEK |
ВА103-2P-040A-D |
12357DEK |
|
|
ВА103-2P-050A-B |
12230DEK |
ВА103-2P-050A-C |
12294DEK |
ВА103-2P-050A-D |
12358DEK |
|
|
ВА103-2P-063A-B |
12231DEK |
ВА103-2P-063A-C |
12295DEK |
ВА103-2P-063A-D |
12359DEK |
|
|
ВА-103 3P |
ВА103-3P-001A-B |
12232DEK |
ВА103-3P-001A-C |
12296DEK |
ВА103-3P-001A-D |
12360DEK |
|
ВА103-3P-002A-B |
12233DEK |
ВА103-3P-002A-C |
12297DEK |
ВА103-3P-002A-D |
12361DEK |
|
|
ВА103-3P-003A-B |
12234DEK |
ВА103-3P-003A-C |
12298DEK |
ВА103-3P-003A-D |
12362DEK |
|
|
ВА103-3P-004A-B |
12235DEK |
ВА103-3P-004A-C |
12299DEK |
ВА103-3P-004A-D |
12363DEK |
|
|
ВА103-3P-005A-B |
12236DEK |
ВА103-3P-005A-C |
12300DEK |
ВА103-3P-005A-D |
12364DEK |
|
|
ВА103-3P-006A-B |
12237DEK |
ВА103-3P-006A-C |
12301DEK |
ВА103-3P-006A-D |
12365DEK |
|
|
ВА103-3P-008A-B |
12238DEK |
ВА103-3P-008A-C |
12302DEK |
ВА103-3P-008A-D |
12366DEK |
|
|
ВА103-3P-010A-B |
12239DEK |
ВА103-3P-010A-C |
12303DEK |
ВА103-3P-010A-D |
12367DEK |
|
|
ВА103-3P-013A-B |
12240DEK |
ВА103-3P-013A-C |
12304DEK |
ВА103-3P-013A-D |
12368DEK |
|
|
ВА103-3P-016A-B |
12241DEK |
ВА103-3P-016A-C |
12305DEK |
ВА103-3P-016A-D |
12369DEK |
|
|
ВА103-3P-020A-B |
12242DEK |
ВА103-3P-020A-C |
12306DEK |
ВА103-3P-020A-D |
12370DEK |
|
|
ВА103-3P-025A-B |
12243DEK |
ВА103-3P-025A-C |
12307DEK |
ВА103-3P-025A-D |
12371DEK |
|
|
ВА103-3P-032A-B |
12244DEK |
ВА103-3P-032A-C |
12308DEK |
ВА103-3P-032A-D |
12372DEK |
|
|
ВА103-3P-040A-B |
12245DEK |
ВА103-3P-040A-C |
12309DEK |
ВА103-3P-040A-D |
12373DEK |
|
|
ВА103-3P-050A-B |
12246DEK |
ВА103-3P-050A-C |
12310DEK |
ВА103-3P-050A-D |
12374DEK |
|
|
ВА103-3P-063A-B |
12247DEK |
ВА103-3P-063A-C |
12311DEK |
ВА103-3P-063A-D |
12375DEK |
|
|
ВА-103 4P |
ВА103-4P-001A-B |
12248DEK |
ВА103-4P-001A-C |
12312DEK |
ВА103-4P-001A-D |
12376DEK |
|
ВА103-4P-002A-B |
12249DEK |
ВА103-4P-002A-C |
12313DEK |
ВА103-4P-002A-D |
12377DEK |
|
|
ВА103-4P-003A-B |
12250DEK |
ВА103-4P-003A-C |
12314DEK |
ВА103-4P-003A-D |
12378DEK |
|
|
ВА103-4P-004A-B |
12251DEK |
ВА103-4P-004A-C |
12315DEK |
ВА103-4P-004A-D |
12379DEK |
|
|
ВА103-4P-005A-B |
12252DEK |
ВА103-4P-005A-C |
12316DEK |
ВА103-4P-005A-D |
12380DEK |
|
|
ВА103-4P-006A-B |
12253DEK |
ВА103-4P-006A-C |
12317DEK |
ВА103-4P-006A-D |
12381DEK |
|
|
ВА103-4P-008A-B |
12254DEK |
ВА103-4P-008A-C |
12318DEK |
ВА103-4P-008A-D |
12382DEK |
|
|
ВА103-4P-010A-B |
12255DEK |
ВА103-4P-010A-C |
12319DEK |
ВА103-4P-010A-D |
12383DEK |
|
|
ВА103-4P-013A-B |
12256DEK |
ВА103-4P-013A-C |
12320DEK |
ВА103-4P-013A-D |
12384DEK |
|
|
ВА103-4P-016A-B |
12257DEK |
ВА103-4P-016A-C |
12321DEK |
ВА103-4P-016A-D |
12385DEK |
|
|
ВА103-4P-020A-B |
12258DEK |
ВА103-4P-020A-C |
12322DEK |
ВА103-4P-020A-D |
12386DEK |
|
|
ВА103-4P-025A-B |
12259DEK |
ВА103-4P-025A-C |
12323DEK |
ВА103-4P-025A-D |
12387DEK |
|
|
ВА103-4P-032A-B |
12260DEK |
ВА103-4P-032A-C |
12324DEK |
ВА103-4P-032A-D |
12388DEK |
|
|
ВА103-4P-040A-B |
12261DEK |
ВА103-4P-040A-C |
12325DEK |
ВА103-4P-040A-D |
12389DEK |
|
|
ВА103-4P-050A-B |
12262DEK |
ВА103-4P-050A-C |
12326DEK |
ВА103-4P-050A-D |
12390DEK |
|
|
ВА103-4P-063A-B |
12263DEK |
ВА103-4P-063A-C |
12327DEK |
ВА103-4P-063A-D |
12391DEK |
