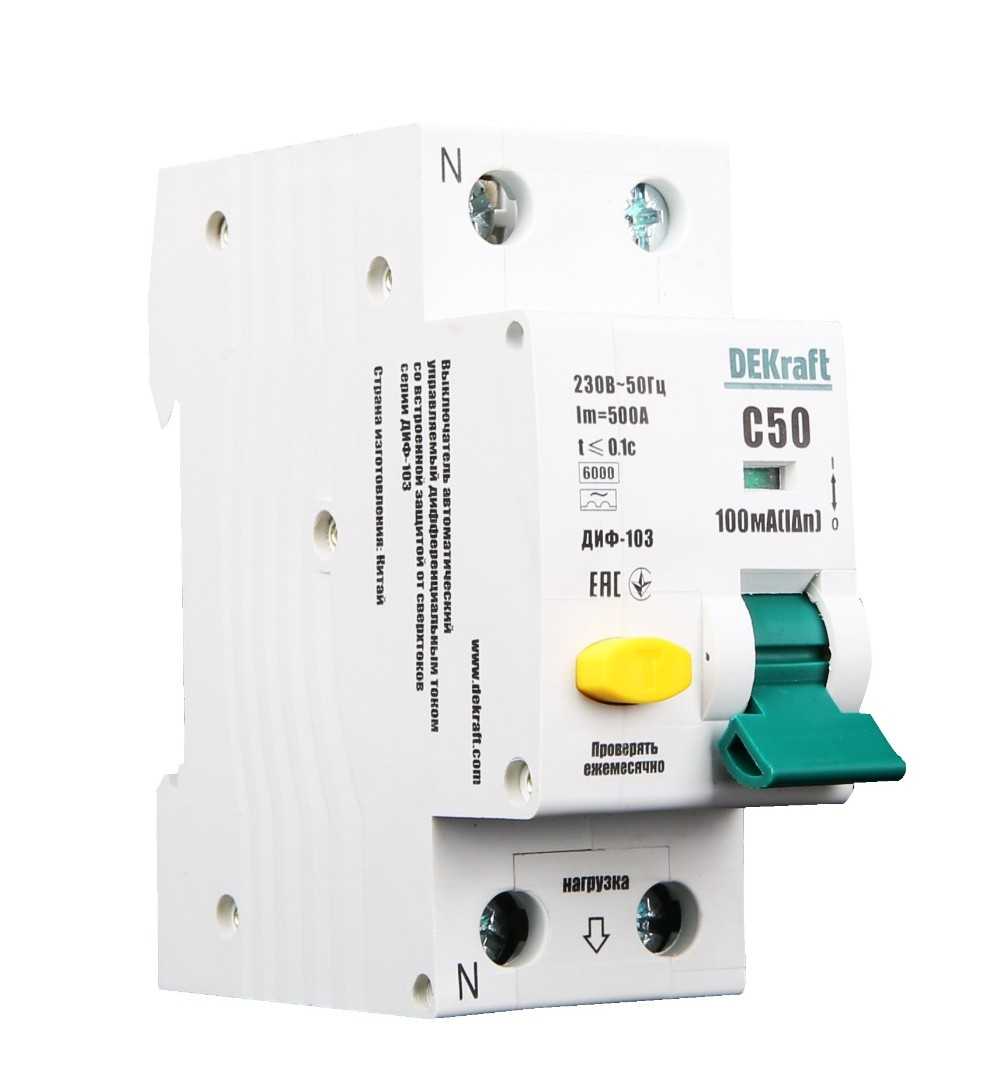

Дифференциальные автоматы ДИФ-103 1-, 3-фазные 6кА
| Параметр | Откл. способность 6 кА |
| Соответствие регламентам и стандартам |
ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016 ГОСТ IEC 61009-1) |
| Число полюсов, P | 1P+N, 3P+N |
| Номинальное напряжение переменного тока однофазных устройств, В | 240 |
| Номинальное напряжение переменного тока трехфазных устройств, В | 415 |
| Номинальное напряжение по изоляции Ui, В | 500 |
| Ряд номинальных токов In, А | 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Ряд номинальных отключающих дифференциальных токов IΔn, mА | 10, 30, 100, 300 |
| Номинальный не отключающий дифференциальный ток IΔn, mА | 0.5 IΔn |
| Номинальная наибольшая включающая/отключающая способность Icn, А | 6 000 |
| Номинальная включающая и отключающая способность Im, А | 500 |
| Время отключения (срабатывания) при IΔn, с | ≤ 0,1 |
| Тип дифференциального расцепителя | A, AC |
| Механическая износостойкость, циклов, не менее | 10000 |
| Коммутационная износостойкость, циклов, не менее | 4000 |
| Степень защиты | IP 20 |
| Условия эксплуатации | УХЛ4 |
| Сечение присоединяемых проводов, мм2 | 25 |
| Усилие затяжки клеммных зажимов, Н·м | 2,0 |
| Предельное усилие затяжки клеммных зажимов, Н·м | 4,5 |
| Ремонтопригодность | Неремонтопригодный |
| Внешний вид | Номинальный ток, А | Ток утечки, мА | Отключающая способность Icn, А | Количество полюсов | Наименование | Модель | |
| Тип АС | Тип А | ||||||
 |
16 | 10 | 6 000 | 1P+N | ДИФ103-6кА-1N-16А-10-C | 16200DEK | 16225DEK |
| 25 | 10 | 1P+N | ДИФ103-6кА-1N-25А-10-C | 16201DEK | 16226DEK | ||
| 6 | 30 | 1P+N | ДИФ103-6кА-1N-6А-30-C | 16202DEK | 16227DEK | ||
| 10 | 30 | 1P+N | ДИФ103-6кА-1N-10А-30-C | 16203DEK | 16228DEK | ||
| 16 | 30 | 1P+N | ДИФ103-6кА-1N-16А-30-C | 16204DEK | 16229DEK | ||
| 20 | 30 | 1P+N | ДИФ103-6кА-1N-20А-30-C | 16205DEK | 16230DEK | ||
| 25 | 30 | 1P+N | ДИФ103-6кА-1N-25А-30-C | 16206DEK | 16231DEK | ||
| 32 | 30 | 1P+N | ДИФ103-6кА-1N-32А-30-C | 16207DEK | 16232DEK | ||
| 40 | 30 | 1P+N | ДИФ103-6кА-1N-40А-30-C | 16208DEK | 16233DEK | ||
 |
40 | 100 | 1P+N | ДИФ103-6кА-1N-40А-100-C | 16209DEK | 16234DEK | |
| 50 | 100 | 1P+N | ДИФ103-6кА-1N-50А-100-C | 16210DEK | 16235DEK | ||
| 63 | 100 | 1P+N | ДИФ103-6кА-1N-63А-100-C | 16211DEK | 16236DEK | ||
 |
10 | 30 | 3P+N | ДИФ103-6кА-3N-10А-30-C | 16212DEK | 16237DEK | |
| 16 | 30 | 3P+N | ДИФ103-6кА-3N-16А-30-C | 16213DEK | 16238DEK | ||
| 25 | 30 | 3P+N | ДИФ103-6кА-3N-25А-30-C | 16214DEK | 16239DEK | ||
| 32 | 30 | 3P+N | ДИФ103-6кА-3N-32А-30-C | 16215DEK | 16240DEK | ||
| 40 | 30 | 3P+N | ДИФ103-6кА-3N-40А-30-C | 16216DEK | 16241DEK | ||
| 16 | 100 | 3P+N | ДИФ103-6кА-3N-16А-100-C | 16217DEK | 16242DEK | ||
| 25 | 100 | 3P+N | ДИФ103-6кА-3N-25А-100-C | 16218DEK | 16243DEK | ||
| 32 | 100 | 3P+N | ДИФ103-6кА-3N-32А-100-C | 16219DEK | 16244DEK | ||
| 40 | 100 | 3P+N | ДИФ103-6кА-3N-40А-100-C | 16220DEK | 16245DEK | ||
 |
16 | 300 | 3P+N | ДИФ103-6кА-3N-16А-300-C | 16221DEK | 16246DEK | |
| 25 | 300 | 3P+N | ДИФ103-6кА-3N-25А-300-C | 16222DEK | 16247DEK | ||
| 32 | 300 | 3P+N | ДИФ103-6кА-3N-32А-300-C | 16223DEK | 16248DEK | ||
| 40 | 300 | 3P+N | ДИФ103-6кА-3N-40А-300-C | 16224DEK | 16249DEK | ||
