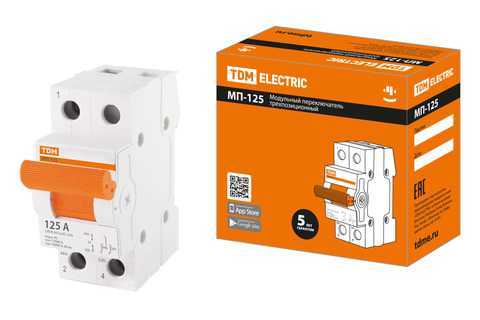

МОДУЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ТРЕХПОЗИЦИОННЫЙ МП-125 1P 125А TDM

Модульный переключатель трехпозиционный Модульный переключатель трехпозиционный МП-125 1P 125А TDM

Назначение:

• Переключение электрических цепей;
• Проведение тока в нормальном режиме;
• Оперативное включение и выключение электрических цепей.

Применение:

• Вводно-распределительные устройства жилых и общественных зданий.

Материалы:

• Корпус и детали выполнены из пластика, не поддерживающего горение;
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Преимущества:

• Максимальный номинальный ток переключателя увеличен с 63 А до 125 А;
• Момент затяжки винтов увеличен до 3,5 Н*м (по сравнению с 2 Н*м у МП-63), что значительно улучшает тепловые нагрузки, и является более надежным и долговечным при подключении проводника к клемме;
• Максимальный размер присоединяемого проводника круглого сечения 50 мм² (у МП-63 этот показатель 16 мм²), максимальный размер присоединяемого проводника квадратного сечения 9*9 мм;
• Схема устройства позволяет заменять реверсивные рубильники в применении для ручного ввода резерва.

Рис. 1 Схема устройства.
