ТРМ212 ПИД-регулятор с универсальным входом для задвижек с RS-485

Назначение прибора ОВЕН ТРМ212

Аналог ОВЕН ТРМ12 с дополнительным входом и интерфейсом RS-485.

Рекомендуется для управления клапанами и задвижками с электроприводом:

• в системах ГВС, газового и парового отопления;
• в теплообменных аппаратах (пастеризаторах);
• при подаче охлаждающей жидкости в контурах водяных охладителей;
• при регулировании соотношения газ/воздух,

а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов).

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2

Основные функции прибора ОВЕН ТРМ212

• Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
• Возможность работы с датчиками, имеющими квадратичную характеристику
• Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин
• Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
• ПИД-регулирование измеренной или вычисленной величины с использованием:
  • электропривода запорно-регулирующего (КЗР) или трехходового клапана
  • задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
• Автонастройка ПИД-регулятора по современному эффективному алгоритму, оптимизация выхода на уставку
• Подключение датчика положения задвижки ко входу 2
• График коррекции уставки регулятора по величине, измеренной на втором входе
• Дистанционный пуск и остановка ПИД-регулятора
• Сигнализация об обрыве в цепи регулирования (LBA)
• Встроенный интерфейс RS'485 (протокол ОВЕН, Modbus ASCI/RTU)
• Конфигурирование на ПК или с лицевой панели прибора
• Уровни защиты настроек для разных групп специалистов

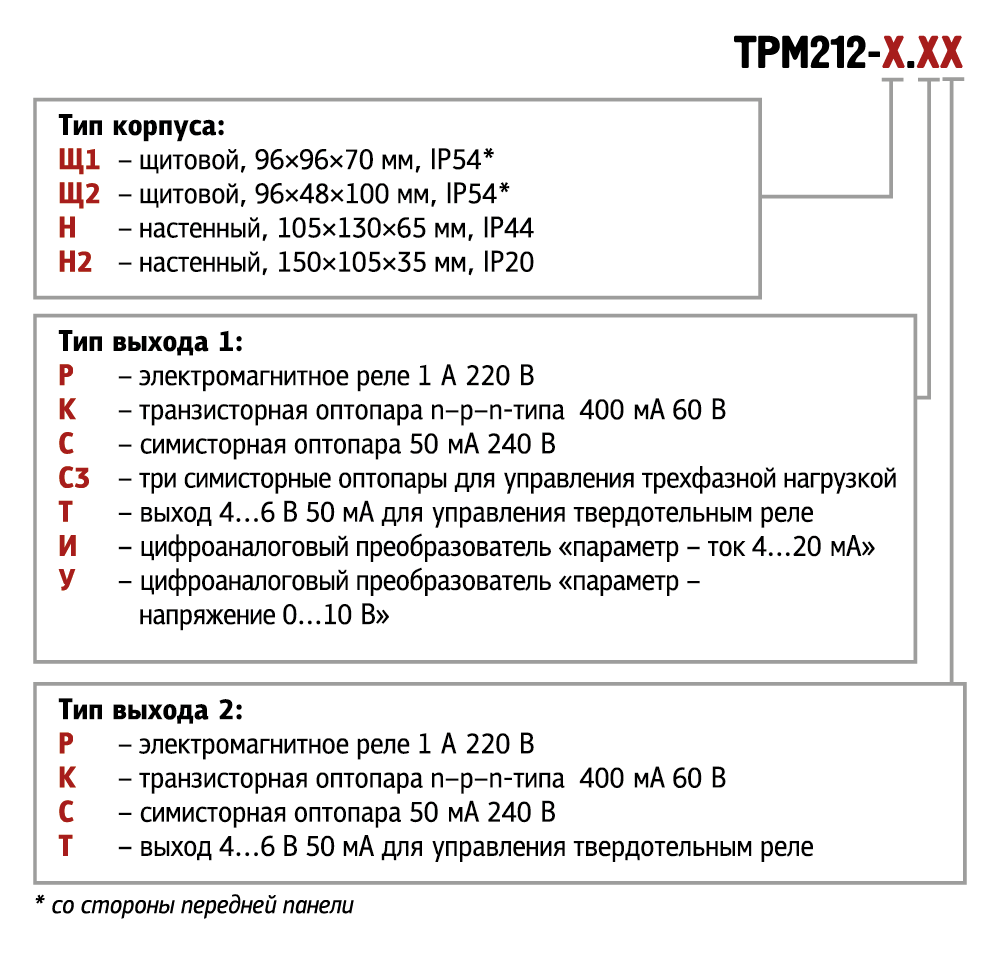

Возможные обозначения при заказе:

ТРМ212-Н.РР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с электромеханическим приводом с релейным управлением "больше/меньше", 220 В (1й выход – реле "больше", 2й выход – реле "меньше").

ТРМ212-Н.УР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с сигналом управлния 0...10 В (1й выход – 0...10 В, 2й выход – реле для сигнализации).
