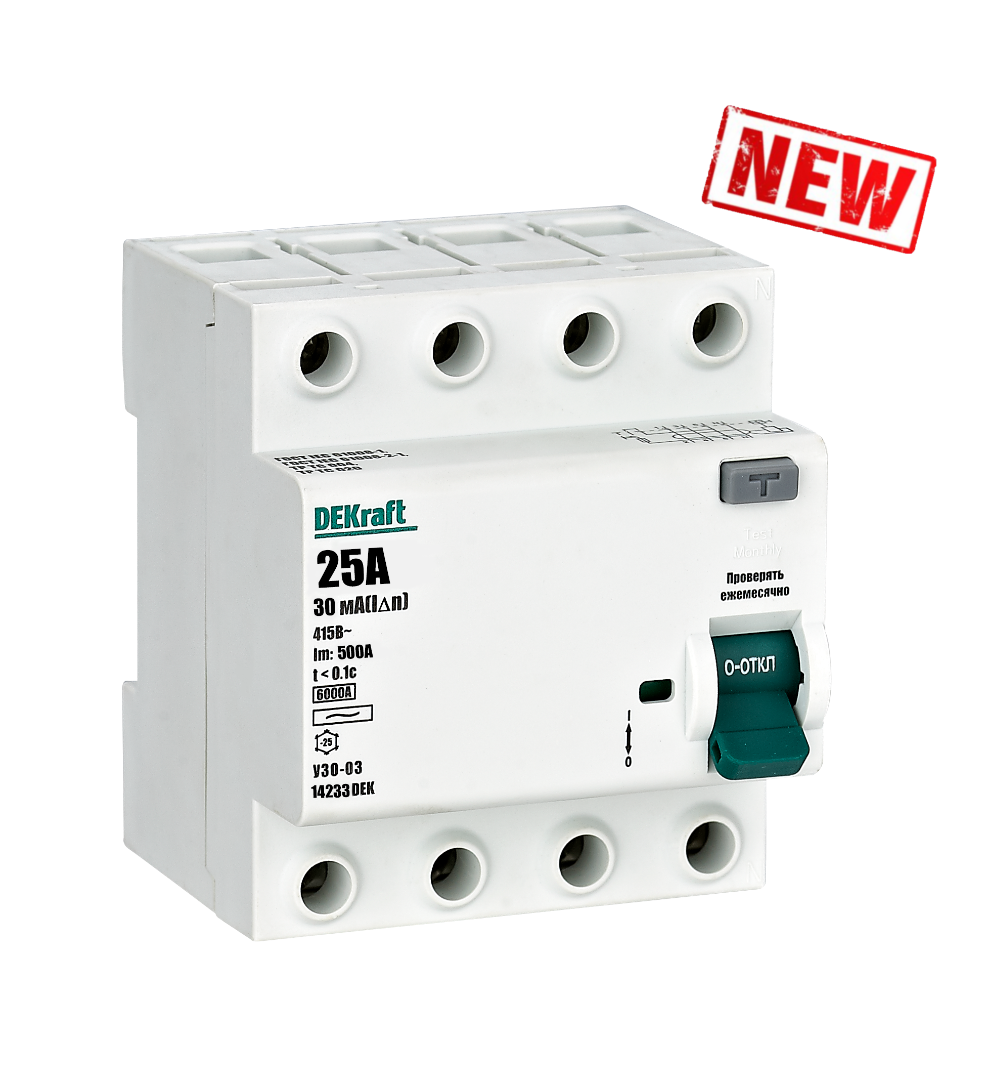

Выключатели дифференциального тока серии УЗО-03 NEW 6кА

Соответствие

регламентам и стандартам

ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016

ГОСТ IEC 61008-1

Количество полюсов

2P, 4P

Номинальное напряжение по изоляции Ui

500 В

Номинальное рабочее напряжение Ue

230 / 400 В

Номинальный ток нагрузки In, А

10, 16, 20, 25, 32, 40, 63, 80, 100

Номинальный отключающий дифференциальный ток (уставка) IΔn, мA

10, 30, 100, 300

Номинальный неотключающий дифференциальный ток IΔnо, мA

0.5 IΔn (5, 15, 50, 150)

Номинальный условный ток короткого замыкания (КЗ) Inc, А

6000

Тип дифференциального расцепителя

AC, A

Электрическая износостойкость, циклов В-О, не менее

3 000

Механическая износостойкость, циклов В-О, не менее

8 500 (≤100А)

7 000 (125А)

Тип устройства

электромеханический

Максимальное сечение подключаемого провода

10-63А: 25 мм²

80-100А: 35 мм²

Диапазон рабочих температур

-25 ÷ +60 ºС

Усилие затяжки клеммных зажимов

2,5 (6-32А)

3,0 (40-125А)

Ремонтопригодность

Неремонтопригодный

Внешний вид

Модель

Артикул

Модель

Артикул

УЗО-03 2P

14200DEK

УЗО03-6кА-2P-010А-030-AC

14204DEK

14201DEK

УЗО03-6кА-2P-016А-030-AC

14205DEK

14202DEK

УЗО03-6кА-2P-020А-030-AC

14206DEK

14203DEK

УЗО03-6кА-2P-025А-030-AC

14207DEK

-

-

УЗО03-6кА-2P-032А-030-AC

14208DEK

-

-

УЗО03-6кА-2P-040А-030-AC

14209DEK

-

-

УЗО03-6кА-2P-063А-030-AC

14210DEK

-

-

УЗО03-6кА-2P-080А-030-AC

14211DEK

-

-

УЗО03-6кА-2P-100А-030-AC

14212DEK

УЗО03-6кА-2P-010А-100-AC

14213DEK

УЗО03-6кА-2P-010А-300-AC

14222DEK

УЗО03-6кА-2P-016А-100-AC

14214DEK

УЗО03-6кА-2P-016А-300-AC

14223DEK

УЗО03-6кА-2P-020А-100-AC

14215DEK

УЗО03-6кА-2P-020А-300-AC

14224DEK

УЗО03-6кА-2P-025А-100-AC

14216DEK

УЗО03-6кА-2P-025А-300-AC

14225DEK

УЗО03-6кА-2P-032А-100-AC

14217DEK

УЗО03-6кА-2P-032А-300-AC

14226DEK

УЗО03-6кА-2P-040А-100-AC

14218DEK

УЗО03-6кА-2P-040А-300-AC

14227DEK

УЗО03-6кА-2P-063А-100-AC

14219DEK

УЗО03-6кА-2P-063А-300-AC

14228DEK

УЗО03-6кА-2P-080А-100-AC

14220DEK

УЗО03-6кА-2P-080А-300-AC

14229DEK

УЗО03-6кА-2P-100А-100-AC

14221DEK

УЗО03-6кА-2P-100А-300-AC

14230DEK

УЗО03-6кА-2P-010А-010-A

14255DEK

УЗО03-6кА-2P-010А-030-A

14259DEK

УЗО03-6кА-2P-016А-010-A

14256DEK

УЗО03-6кА-2P-016А-030-A

14260DEK

УЗО03-6кА-2P-020А-010-A

14257DEK

УЗО03-6кА-2P-020А-030-A

14261DEK

УЗО03-6кА-2P-025А-010-A

14258DEK

УЗО03-6кА-2P-025А-030-A

14262DEK

-

-

УЗО03-6кА-2P-032А-030-A

14263DEK

-

-

УЗО03-6кА-2P-040А-030-A

14264DEK

-

-

УЗО03-6кА-2P-063А-030-A

14265DEK

-

-

УЗО03-6кА-2P-080А-030-A

14266DEK

-

-

УЗО03-6кА-2P-100А-030-A

14267DEK

УЗО03-6кА-2P-010А-100-A

14268DEK

УЗО03-6кА-2P-010А-300-A

14277DEK

УЗО03-6кА-2P-016А-100-A

14269DEK

УЗО03-6кА-2P-016А-300-A

14278DEK

УЗО03-6кА-2P-020А-100-A

14270DEK

УЗО03-6кА-2P-020А-300-A

14279DEK

УЗО03-6кА-2P-025А-100-A

14271DEK

УЗО03-6кА-2P-025А-300-A

14280DEK

УЗО03-6кА-2P-032А-100-A

14272DEK

УЗО03-6кА-2P-032А-300-A

14281DEK

УЗО03-6кА-2P-040А-100-A

14273DEK

УЗО03-6кА-2P-040А-300-A

14282DEK

УЗО03-6кА-2P-063А-100-A

14274DEK

УЗО03-6кА-2P-063А-300-A

14283DEK

УЗО03-6кА-2P-080А-100-A

14275DEK

УЗО03-6кА-2P-080А-300-A

14284DEK

УЗО03-6кА-2P-100А-100-A

14276DEK

УЗО03-6кА-2P-100А-300-A

14285DEK

УЗО-03 4P

-

-

УЗО03-6кА-4P-010А-030-AC

14231DEK

-

-

УЗО03-6кА-4P-016А-030-AC

14232DEK

-

-

УЗО03-6кА-4P-025А-030-AC

14233DEK

-

-

УЗО03-6кА-4P-032А-030-AC

14234DEK

-

-

УЗО03-6кА-4P-040А-030-AC

14235DEK

-

-

УЗО03-6кА-4P-063А-030-AC

14236DEK

-

-

УЗО03-6кА-4P-080А-030-AC

14237DEK

-

-

УЗО03-6кА-4P-100А-030-AC

14238DEK

УЗО03-6кА-4P-010А-100-AC

14239DEK

УЗО03-6кА-4P-010А-300-AC

14247DEK

УЗО03-6кА-4P-016А-100-AC

14240DEK

УЗО03-6кА-4P-016А-300-AC

14248DEK

УЗО03-6кА-4P-025А-100-AC

14241DEK

УЗО03-6кА-4P-025А-300-AC

14249DEK

УЗО03-6кА-4P-032А-100-AC

14242DEK

УЗО03-6кА-4P-032А-300-AC

14250DEK

УЗО03-6кА-4P-040А-100-AC

14243DEK

УЗО03-6кА-4P-040А-300-AC

14251DEK

УЗО03-6кА-4P-063А-100-AC

14244DEK

УЗО03-6кА-4P-063А-300-AC

14252DEK

УЗО03-6кА-4P-080А-100-AC

14245DEK

УЗО03-6кА-4P-080А-300-AC

14253DEK

УЗО03-6кА-4P-100А-100-AC

14246DEK

УЗО03-6кА-4P-100А-300-AC

14254DEK

-

-

УЗО03-6кА-4P-010А-030-A

14286DEK

-

-

УЗО03-6кА-4P-016А-030-A

14287DEK

-

-

УЗО03-6кА-4P-025А-030-A

14288DEK

-

-

УЗО03-6кА-4P-032А-030-A

14289DEK

-

-

УЗО03-6кА-4P-040А-030-A

14290DEK

-

-

УЗО03-6кА-4P-063А-030-A

14291DEK

-

-

УЗО03-6кА-4P-080А-030-A

14292DEK

-

-

УЗО03-6кА-4P-100А-030-A

14293DEK

УЗО03-6кА-4P-010А-100-A

14294DEK

УЗО03-6кА-4P-016А-300-A

14303DEK

УЗО03-6кА-4P-016А-100-A

14295DEK

УЗО03-6кА-4P-025А-300-A

14304DEK

УЗО03-6кА-4P-025А-100-A

14296DEK

УЗО03-6кА-4P-032А-300-A

14305DEK

УЗО03-6кА-4P-032А-100-A

14297DEK

УЗО03-6кА-4P-040А-300-A

14306DEK

УЗО03-6кА-4P-040А-100-A

14298DEK

УЗО03-6кА-4P-063А-300-A

14307DEK

УЗО03-6кА-4P-063А-100-A

14299DEK

УЗО03-6кА-4P-080А-300-A

14308DEK

УЗО03-6кА-4P-080А-100-A

14300DEK

УЗО03-6кА-4P-100А-300-A

14309DEK

УЗО03-6кА-4P-100А-100-A

14301DEK

УЗО03-6кА-4P-010А-300-A

14302DEK
